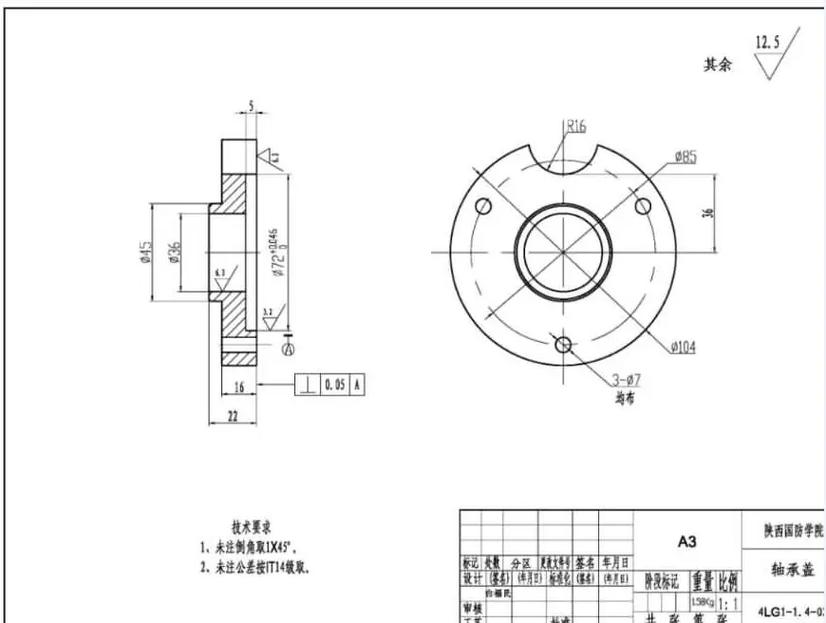

机械装配里常见的零件之中有轴承端盖，它的零件图跟加工质量以及装配精度直接相关联。要理解这张图，得抓住几个核心环节，分别是结构表达、尺寸标注还有技术要求。

剖视图怎么画

通常情况下，轴承端盖的主视图会采用全剖视，如此一来，便可清晰地显示出内部阶梯孔的位置，也能清晰显示出油槽的位置，还能清晰显示出安装螺孔的位置。在画剖视图之际，需要留意剖面线的方向具有一致性，同时也要留意剖面线的间距具有一致性，而且相邻零件的剖面线方向应当错开。端盖的定位止口这一结构必须在剖视当中准确表达出来，并且端盖的密封槽等结构也必须在剖视当中准确表达出来。

尺寸标注有哪些

径向尺寸，是以端盖的轴线当作基准来予以标注的，分别去标注外圆的直径，标注内孔的直径，标注止口的直径。轴向尺寸，是以端面作为基准来展开标注的，涵盖总长，涵盖台阶长度，也涵盖螺栓孔深度。螺纹标注时，要明确地写明规格，也要写明公差带代号，比如 M10×1 - 6H。倒角和圆角尺寸，是不能被遗漏的，因为它们对于装配安全，对于密封效果，有着重要的影响。

技术要求怎么写

材料常常使用 HT200 或者 QT450，铸造时的圆角设定成 R2 到-R5。没有标注尺寸的公差按照 IT12 级标准去执行，配合面的粗糙度是 Ra1.6，其余面的粗糙度是 Ra6.3。端盖两端面的平行度存在着 0.03mm 的要求，内孔与止口的同轴度要求是 0.02mm。

一般会采用发蓝这种方式来进行表面处理，或者采用涂防锈漆的方式来进行表面处理，通过这样做来达成避免生锈情况出现的目的。
