本实用新型涉及异步电机技术领域，尤其涉及一种单相双值电容异步电动机。

背景技术：

异步电动机又称感应电动机，是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩，从而实现机电能量转换为机械能量的一种交流电机。三相异步电机主要用作电动机，拖动各种生产机械，例如：风机、泵、压缩机、机床、轻工及矿山机械、农业生产中的脱粒机和粉碎机、农副产品中的加工机械等等。 结构简单、制造容易、价格低廉、运行可靠、坚固耐用、运行效率较高并具有适用的工作特性，目前的电机大多都是单一的在后壳内安装一个风扇来进行散热，但是很多时候，电机还是会因为长时间工作导致过热，影响了工作效率。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种单相双值电容异步电动机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种单相双值电容异步电动机，包括前盖板、冷却装置和机体外壳，所述冷却装置设置在前盖板和机体外壳之间，所述前盖板远离冷却装置的一侧装设有皮带轮，所述机体外壳远离前盖板的一侧侧壁上装设有风罩，所述机体外壳的内部设有隔板，且隔板和风罩之间设有风扇，所述隔板靠近冷却装置的一侧自上而下、自外而内依次设有定子铁芯、定子绕线组和转子，所述转子的两侧设有连接片，所述转子的中部设有转动轴，所述转动轴的一端通过轴承和风扇连接，所述转动轴的另一端贯穿冷却装置和皮带轮连接，所述冷却装置包括两个对称设置的固定板，所述固定板相反的一侧均设有吸附板，两个所述固定板之间竖直设有水管，且水管的进水口和出水口均位于冷却装置的两端的外侧，所述冷却装置靠近出水口处的底壁上设有出水孔，且出水孔的进口设置在吸附板远离固定板的一侧，且出水孔的出口和水管的出水口连通。

优选地，所述前盖板靠近冷却装置、冷却装置靠近机体外壳的一侧上下两端均设有卡块，且冷却装置和机体外壳上设有和卡块匹配的卡槽。

优选地，所述冷却装置的两侧侧壁上设有和转动轴匹配的通孔，且两个通孔之间设有防潮罩。

优选地，所述水管为螺旋状，且水管上套设有固定环，且固定环通过固定杆和固定板的侧壁连接。

优选地，所述机体外壳的下侧设有固定座，且固定座上均匀设有若干散热片。

本实用新型中，通过卡块和卡槽的配合可以将前盖板、冷却装置和机体外壳很好的安装在一起，并且还可以拆卸，机体外壳和前盖板上安装的工作部件照常工作，向冷却装置中的水管注水，通过螺旋型的水管，可以使得接触面积增大，可以将电机内的热量进行部分吸收，而且热量和冷却装置接触，产生的水汽可以被吸附板吸收，而且部分水汽可以落在吸附板和冷却装置侧壁之间的空隙中，然后通过出水孔和水管的出水口排出，并且风罩、风扇和散热片的设置，可以对电机进行一定的散热，该实用新型使用起来方便快捷，通过电机本身自带的散热机构可以进行散热，若是热量过大，还可通过安装冷却装置进行更好的散热，不需要冷却装置的话，也可以将前盖板和机体外壳组装起来，十分的便捷。

附图说明

图1为本实用新型提出的一种单相双值电容异步电动机的结构示意图；

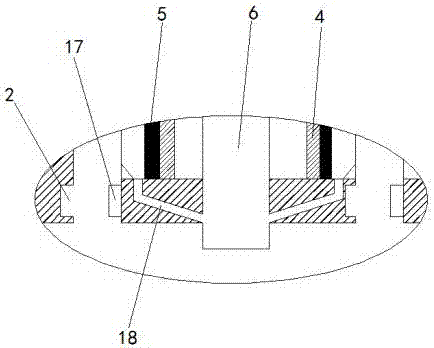

图2为本实用新型提出的一种单相双值电容异步电动机A部分的的机构示意图。

图中：1前盖板、2卡槽、3皮带轮、4固定板、5吸附板、6水管、7风扇、8风罩、9固定座、10散热片、11隔板、12机体外壳、13定子绕线组、14定子铁芯、15转子、16连接片、17卡块、18出水孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种单相双值电容异步电动机，包括前盖板1、冷却装置和机体外壳12，冷却装置设置在前盖板1和机体外壳12之间，机体外壳12的下侧设有固定座9，且固定座9上均匀设有若干散热片10，前盖板1靠近冷却装置、冷却装置靠近机体外壳12的一侧上下两端均设有卡块17，且冷却装置和机体外壳12上设有和卡块17匹配的卡槽2，前盖板1远离冷却装置的一侧装设有皮带轮3，机体外壳12远离前盖板1的一侧侧壁上装设有风罩8，机体外壳12的内部设有隔板11，且隔板11和风罩8之间设有风扇7，隔板11靠近冷却装置的一侧自上而下、自外而内依次设有定子铁芯14、定子绕线组13和转子15，转子15的两侧设有连接片16，转子15的中部设有转动轴，转动轴的一端通过轴承和风扇7连接，转动轴的另一端贯穿冷却装置和皮带轮3连接，冷却装置包括两个对称设置的固定板4，固定板4相反的一侧均设有吸附板5，两个固定板4之间竖直设有水管6，且水管6的进水口和出水口均位于冷却装置的两端的外侧，冷却装置靠近出水口处的底壁上设有出水孔18，且出水孔18的进口设置在吸附板5远离固定板4的一侧，且出水孔18的出口和水管6的出水口连通，冷却装置的两侧侧壁上设有和转动轴匹配的通孔，且两个通孔之间设有防潮罩，水管6为螺旋状，且水管6上套设有固定环，且固定环通过固定杆和固定板4的侧壁连接。

本实用新型中，通过卡块17和卡槽2的配合可以将前盖板1、冷却装置和机体外壳12很好的安装在一起，并且还可以拆卸，机体外壳12和前盖板1上安装的工作部件照常工作，向冷却装置中的水管6注水，通过螺旋型的水管6，可以使得接触面积增大，可以将电机内的热量进行部分吸收，而且热量和冷却装置接触，产生的水汽可以被吸附板5吸收，而且部分水汽可以落在吸附板5和冷却装置侧壁之间的空隙中，然后通过出水孔和水管6的出水口排出，并且风罩8、风扇7和散热片10的设置，可以对电机进行一定的散热。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
