本技术涉及电机端盖，尤其涉及一种具有锁紧装置的电机端盖。

背景技术：

1、电机端盖，是安装在电机等机壳后面的一个后盖，俗称“端盖”。

2、但是，现有技术中的电机端盖在安装过程中，通常是采用螺栓的方式将电机端盖固定在电机外壳上，在安装和拆卸过程中都需要使用工具将螺栓拧紧或拧松，较为麻烦，不方便操作，为此需要一种具有锁紧装置的电机端盖。

技术实现思路

1、本实用新型的目的在于提供一种具有锁紧装置的电机端盖，解决了现有技术中的电机端盖在安装过程中，通常是采用螺栓的方式将电机端盖固定在电机外壳上，在安装和拆卸过程中都需要使用工具将螺栓拧紧或拧松，较为麻烦，不方便操作的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有锁紧装置的电机端盖，包括电机端盖本体和设置在电机端盖本体内部的锁紧机构，所述锁紧机构包括工作组件和锁紧组件；

3、所述工作组件包括电机外壳、固定板和固定槽块，所述电机端盖本体的外部设置有电机外壳，所述电机端盖本体的外壁固定连接有固定板，所述固定板的内壁固定连接有固定槽块；

4、所述锁紧组件包括连接板、连接块、旋钮、弹簧、挡环、卡块、固定块、固定柱和第一卡槽，所述固定槽块的内部设置有连接板，所述固定槽块的内壁滑动连接有连接块，所述连接块的顶端固定连接有旋钮，所述连接块的外壁设置有弹簧，所述连接块的外壁固定连接有挡环，所述连接块的外壁固定连接有卡块，所述电机外壳的外壁固定连接有固定块，所述固定块的内壁固定连接有固定柱，所述固定柱的内部设置有第一卡槽；

5、所述电机端盖本体的内部设置有防护层，所述电机端盖本体的内部设置有粘合板，所述电机端盖本体的内部设置有散热层，所述固定柱的内部设置有第二卡槽，所述电机外壳的内部设置有轴承。

6、优选的，所述连接块通过挡环与固定柱构成限位结构。

7、优选的，所述弹簧通过连接块、旋钮和固定槽块与连接板构成压缩结构。

8、优选的，所述第一卡槽与卡块的表面紧密贴合。

9、优选的，所述防护层的材质为金属材质。

10、优选的，所述散热层的材质为铝合金散热片材质。

11、与现有技术相比，本实用新型的有益效果是：

12、1、通过设置卡块和第一卡槽，将电机端盖本体沿着轴承插入电机外壳的一端，然后将电机端盖本体上的连接块和卡块通过第二卡槽插入固定块内，使固定板的一端对其固定块的一端，然后转动按压旋钮带动连接块进行转动，此时在连接块的挤压下与连接板的配合下，弹簧进行压缩，当旋钮旋转九十度之后，松开旋钮，弹簧弹开，卡块卡入第一卡槽内，进而实现卡块的锁紧作业，从而使电机端盖本体固定在电机外壳上，该操作简单方便，无需使用额外的工具进行拆装电机端盖，减少了繁琐操作步骤。

13、2、通过设置防护层和散热层，防护层是设置在电机端盖本体的外表面，防护层的材质为金属材质，金属材料具有抗冲击、隔音性能好的优点，对电机端盖具有很好的防护作用，同时防护层内部设置有粘合板，可以通过粘合板将散热层连接上，散热层的材质为铝合金散热片材质，铝合金散热片具有良好的导热性能，能够迅速将电机内部产生的热量传导到散热片上，从而加速热量的散发，同时铝合金散热片采用轻量的铝合金材料制成，不仅重量轻便，而且具有较高的强度和耐腐蚀性，能够长时间稳定地进行散热，保证电机内部的热量进行有效散发。

技术特征：

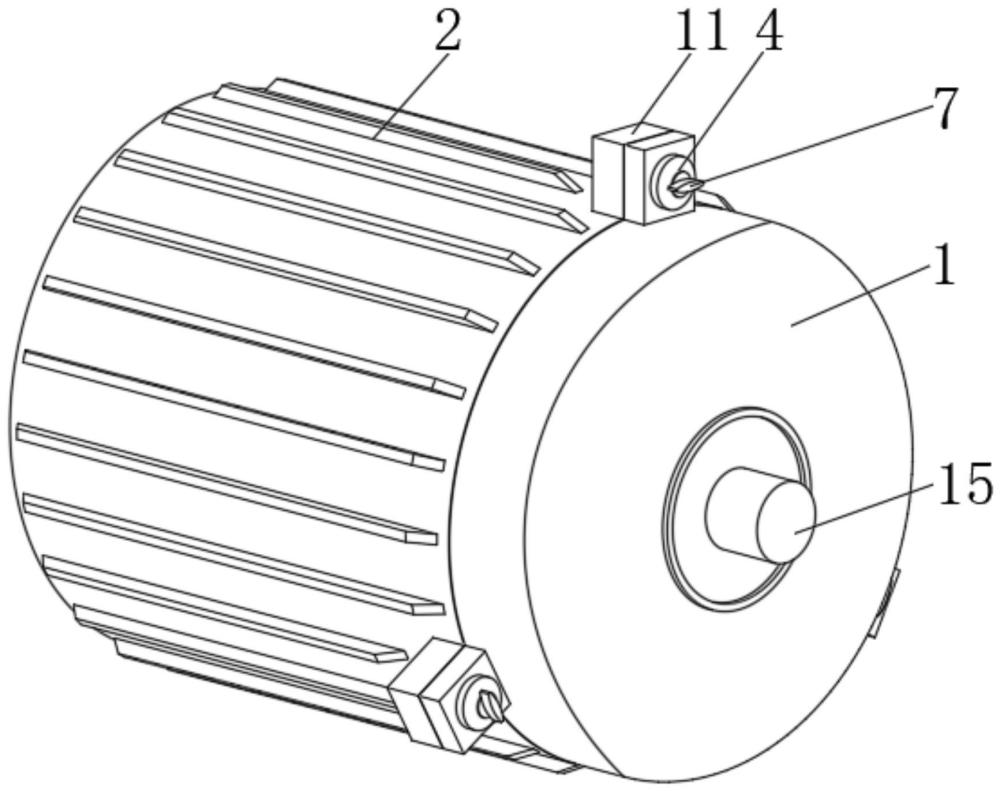

1.一种具有锁紧装置的电机端盖，包括电机端盖本体(1)和设置在电机端盖本体(1)内部的锁紧机构，其特征在于：所述锁紧机构包括工作组件和锁紧组件；

2.根据权利要求1所述的一种具有锁紧装置的电机端盖，其特征在于：所述电机端盖本体(1)的内部设置有防护层(101)，所述电机端盖本体(1)的内部设置有粘合板(102)，所述电机端盖本体(1)的内部设置有散热层(103)，所述固定柱(12)的内部设置有第二卡槽(14)，所述电机外壳(2)的内部设置有轴承(15)。

3.根据权利要求1所述的一种具有锁紧装置的电机端盖，其特征在于：所述连接块(6)通过挡环(9)与固定柱(12)构成限位结构。

4.根据权利要求1所述的一种具有锁紧装置的电机端盖，其特征在于：所述弹簧(8)通过连接块(6)、旋钮(7)和固定槽块(4)与连接板(5)构成压缩结构。

5.根据权利要求1所述的一种具有锁紧装置的电机端盖，其特征在于：所述第一卡槽(13)与卡块(10)的表面紧密贴合。

6.根据权利要求2所述的一种具有锁紧装置的电机端盖，其特征在于：所述防护层(101)的材质为金属材质。

7.根据权利要求2所述的一种具有锁紧装置的电机端盖，其特征在于：所述散热层(103)的材质为铝合金散热片材质。

技术总结

本技术公开了一种具有锁紧装置的电机端盖，涉及电机端盖技术领域，现提出如下方案，包括电机端盖本体和设置在电机端盖本体内部的锁紧机构，通过设置卡块和第一卡槽，将电机端盖本体沿着轴承插入电机外壳的一端，然后将电机端盖本体上的连接块和卡块通过第二卡槽插入固定块内，使固定板的一端对其固定块的一端，然后转动按压旋钮带动连接块进行转动，此时在连接块的挤压下与连接板的配合下，弹簧进行压缩，当旋钮旋转九十度之后，松开旋钮，弹簧弹开，卡块卡入第一卡槽内，进而实现卡块的锁紧作业，从而使电机端盖本体固定在电机外壳上，该操作简单方便，无需使用额外的工具进行拆装电机端盖，减少了繁琐操作步骤。

技术研发人员：朱海

受保护的技术使用者：常州市华星机械有限公司

技术研发日：20231228

技术公布日：2024/10/10
